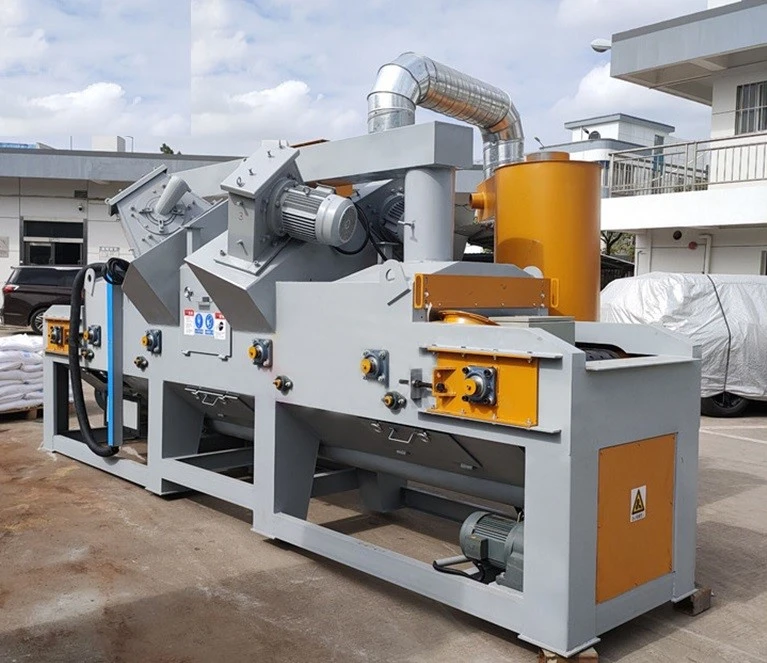

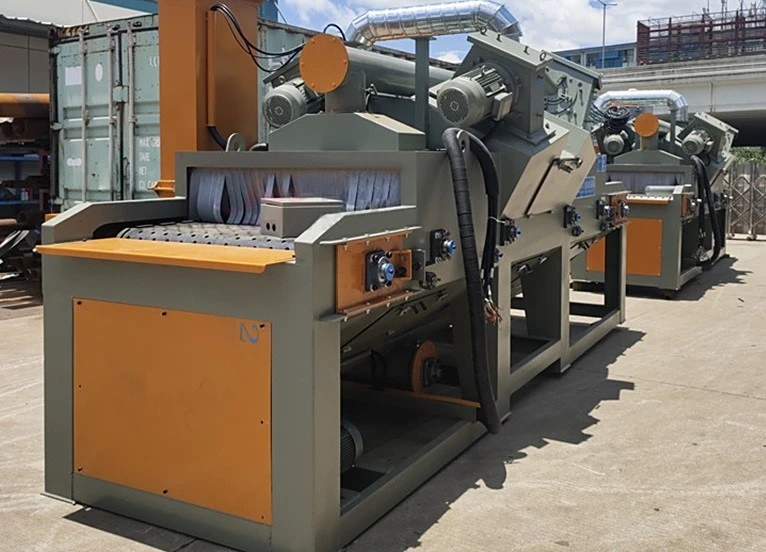

Máquina granalladora tipo pista-pasante
La máquina granalladora de pista-de paso (pista continua-tipo de paso) pertenece a un equipo de limpieza por granallado de tipo continuo-pasante-, diferente de la máquina de granallado intermitente Q32. La pieza de trabajo se transporta continuamente mediante orugas de acero al manganeso/caucho, y la limpieza con granallado se completa sin interrupción. Tiene alimentación y descarga automáticas y se puede conectar a una línea de producción automatizada. Es adecuado para el tratamiento superficial continuo de grandes cantidades de piezas de trabajo pequeñas y medianas-que temen colisionar.
A. Introducción de la función de la máquina granalladora de tipo paso-de pista
1. Funciones principales
Limpieza de superficies, eliminación de óxido y eliminación de óxido: elimine el óxido, las incrustaciones de óxido, la arena, la escoria de soldadura y la piel negra del tratamiento térmico de la superficie del acero fundido, el hierro fundido, las piezas forjadas y-las piezas tratadas térmicamente. Pre-tratamiento antes de pulverizar y galvanizar para obtener una superficie activada uniforme y rugosa, mejorando significativamente la adhesión de pintura, revestimiento plástico y revestimientos de galvanoplastia.
Fortalecimiento del granallado superficial: el impacto a alta-velocidad de bolas de acero sobre la superficie de la pieza de trabajo genera tensión de compresión residual, lo que mejora la resistencia a la fatiga y al desgaste de resortes, engranajes y autopartes, y extiende su vida útil.
Desbarbado y recorte de bordes: elimine los bordes y las rebabas de piezas estampadas,{0}}piezas fundidas y piezas pequeñas de hardware.
Renovación de piezas antiguas: elimine el óxido y las capas de pintura vieja de las piezas de trabajo antiguas para lograr la renovación de la superficie.
2. Principio de funcionamiento de la máquina granalladora de paso-de pista
La pieza de trabajo se coloca en el extremo de alimentación sobre las pistas de transporte, y las pistas impulsan la pieza de trabajo para que se mueva uniformemente hacia el extremo de descarga. Durante el movimiento, múltiples dispositivos de granallado lanzan bolas de acero a alta velocidad, golpeando todas las superficies de la pieza de trabajo en múltiples ángulos; los proyectiles caen al fondo del equipo y son transportados al separador de separación del viento mediante un elevador de cangilones, donde se reciclan las bolas de acero calificadas y las bolas trituradas y el polvo se envían al colector de polvo de bolsa de pulso para su purificación y descarga de acuerdo con las normas; la pieza de trabajo sale automáticamente por el extremo de descarga una vez completada la limpieza y todo el proceso es continuo, sin necesidad de abrir la puerta para carga y descarga.
3. Estructura principal de la pista-granalladora tipo paso
Mecanismo de alimentación y transporte (orugas de goma o correa de malla Mn13), cámara de limpieza de granallado, dispositivos de granallado, elevador de cangilones, separador de separación de partículas y arena, válvula de control de flujo de partículas, colector de polvo de bolsa de pulso, sistema de control eléctrico PLC.
4. Piezas de trabajo aplicables
Adecuado para: Piezas de trabajo de tamaño pequeño y mediano-que temen colisiones: sujetadores, resortes, engranajes, discos de freno, piezas estampadas, piezas pequeñas de fundición y forjadas, piezas de hardware-fundidas a presión, grandes cantidades de piezas de trabajo en escenarios de producción de líneas de ensamblaje.
No apto para: piezas de paredes delgadas-que se deforman fácilmente, piezas de precisión con superficie de espejo, piezas de trabajo grandes y pesadas, piezas delgadas propensas a engancharse y piezas de trabajo con orificios ciegos profundos que son difíciles de limpiar a fondo.
B. Parámetros técnicos de la granalladora tipo pista-pasante (modelo general, personalizable)
La siguiente tabla muestra el rango de parámetros estándar general de la industria y los parámetros reales están sujetos a los dibujos del fabricante.
| 项目Proyecto | 2抛头型2Peinado con flecos | 4抛头型4 Peinado con flecos | 6-8抛头型6-8 Peinado con flecos |
| 履带宽度Ancho de vía | 400‑650 mm | 650‑800 mm | 800‑1200 mm |
| 履带行走速度 Seguimiento de la velocidad al caminar | 0,5‑4 m/min | 0,5‑4 m/min | 0,5‑4 m/min |
| 单件最大重量Peso máximo de un solo artículo | Menor o igual a 30kg | Menor o igual a 65 kg. | Menor o igual a 80-120 kg |
| 设备开口尺寸Tamaño de apertura del equipo | 500×400mm | 600×500mm | 800×650 mm |
| 产能Capacidad de producción | 2‑6t/h | 5‑25t/h | 20‑40t/h |
| 抛丸器配置Configuración del dispositivo de granallado | 2 台, 7,5‑11 kW/台 | 4 台, 11‑15kW / 台 | 6‑8 台,11‑15kW / 台 |
| 抛射速度Velocidad de eyección | 70‑85m/s | 70‑85m/s | 70‑85m/s |
| 弹丸循环量 Volumen de circulación de pellets | 15‑30t/h | 30‑60t/h | 60‑100t/h |
| 除尘风量 Volumen de aire de eliminación de polvo | 6000‑10000m³/h | 10000‑18000m³/h | 18000‑30000m³/h |
| 设备总功率Potencia total del equipo | 25‑40kW | 50‑75kW | 80‑130kW |
C. Características principales de la granalladora tipo pista-pasante
Producción continua e ininterrumpida, sin tiempo de espera de carga y descarga intermitente, la capacidad de producción es de 3 a 10 veces mayor que la de las granalladoras de pista intermitente (Q326/Q3210), adecuadas para líneas de montaje automatizadas.
Ajuste de velocidad de frecuencia de seguimiento, velocidad ajustable, el tiempo de limpieza se puede ajustar según el material de la pieza de trabajo y el grado de óxido.
La pieza de trabajo se mueve uniformemente, múltiples boquillas y múltiples ángulos de granallado, la superficie de la pieza de trabajo se limpia uniformemente.
El PLC controla automáticamente el flujo de partículas, el sistema de reciclaje de bolas de acero se separa y separa -por el viento, las bolas trituradas y las impurezas se descargan automáticamente, lo que extiende la vida útil de las piezas de desgaste del dispositivo de granallado.
Recolección de polvo con bolsa de pulso, descarga de polvo que cumple con los estándares, buen ambiente de trabajo.
La cámara de granallado está hecha de material Mn13, resistente al impacto de bolas de acero y de larga vida útil.
El mecanismo de transporte de la pieza de trabajo (pistas de goma o correa de malla Mn13) es resistente al impacto de bolas de acero y tiene una larga vida útil.
